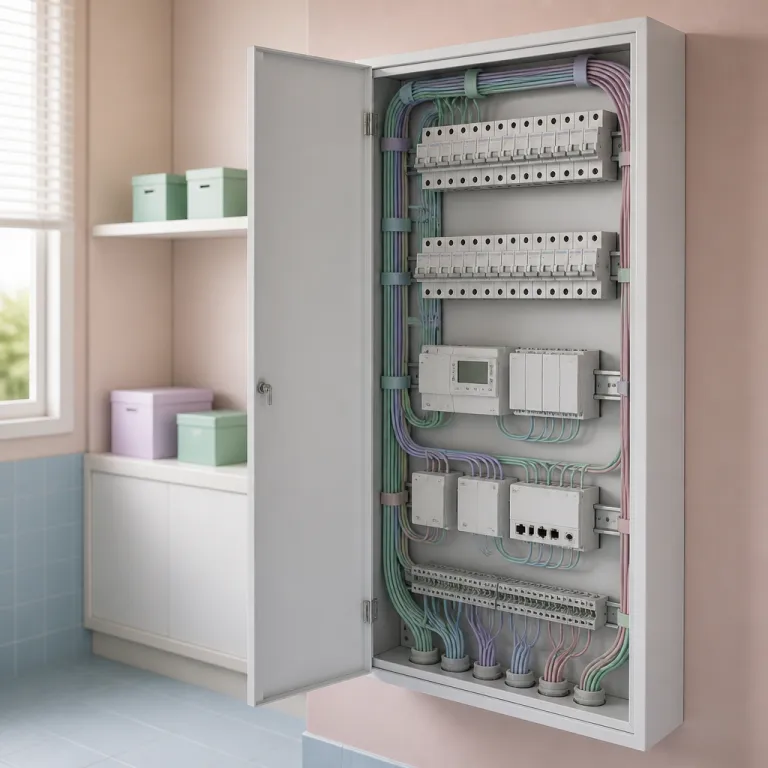

Armoire de distribution électrique : le tableau moderne au cœur du logement connecté
Rôle central de l’armoire de distribution électrique dans un logement connecté
L’armoire de distribution électrique est le cœur silencieux de vos circuits électriques domestiques. Dans une maison connectée, cette armoire électrique pilote la distribution de l’énergie, protège les personnes et les appareils, et prépare l’intégration des compteurs communicants. Un tableau de distribution bien conçu facilite aussi l’ajout de nouveaux modules domotiques sans remettre en cause toute l’installation, en particulier lors de l’ajout d’une borne de recharge ou d’une pompe à chaleur.
Concrètement, l’armoire de distribution électrique regroupe le coffret électrique principal, les rails DIN, les interrupteurs différentiels et les disjoncteurs modulaires. Ce coffret de distribution, parfois appelé tableau électrique, organise les rangées de modules et les circuits électriques par zones ou par usages, ce qui simplifie le diagnostic en cas de panne. Une bonne flexibilité d’installation permet d’anticiper l’arrivée de bornes de recharge, de panneaux solaires ou de systèmes de pilotage intelligent. La norme NF C 15-100, qui encadre les installations basse tension en France, recommande d’ailleurs de prévoir des circuits dédiés pour ces usages spécifiques ; elle est publiée par l’AFNOR et régulièrement mise à jour pour intégrer les nouveaux équipements.
Pour un particulier, le premier choix porte souvent sur le type de coffret, en saillie ou encastrable, et sur le nombre de rangées de modules nécessaires. Un coffret étanche sera privilégié dans un garage humide ou un local technique, alors qu’un modèle électrique encastrable s’intègre mieux dans un couloir ou une entrée. L’important reste de prévoir un tableau de distribution évolutif, avec du stock de modules disponibles et des emplacements libres sur chaque rail DIN. À titre d’exemple, un tableau électrique pour maison avec borne de recharge de véhicule électrique comportera souvent une rangée supplémentaire réservée à la protection de la wallbox et aux modules de mesure associés, conformément aux préconisations des gestionnaires de réseau.
Architecture d’un tableau électrique moderne : coffrets, rails DIN et protections
Un tableau électrique moderne se compose d’un coffret électrique principal, de plusieurs rangées de modules et de jeux de barres pour la répartition. Chaque rangée de modules accueille sur un rail DIN les dispositifs de protection, comme l’interrupteur différentiel et les disjoncteurs divisionnaires, qui sécurisent les circuits électriques. Cette architecture modulaire rend le produit évolutif et facilite la maintenance sur toute la durée de vie de l’installation, notamment lorsque l’on ajoute des modules de communication pour un pilotage à distance ou des compteurs divisionnaires.
Dans une armoire de distribution électrique bien pensée, chaque coffret de distribution est clairement identifié par une fiche de repérage des circuits. Les rangées de modules sont organisées par fonctions : prises, éclairage, chauffage, recharge de véhicule, ou encore alimentation des équipements de communication et des compteurs connectés. Pour approfondir la logique globale du réseau domestique, l’étude d’un réseau électrique et ses défis est détaillée dans cet article sur la conception d’un réseau électrique résidentiel, qui met en perspective le rôle du tableau dans l’ensemble de la chaîne de distribution, depuis le point de livraison jusqu’aux circuits terminaux.
Les fabricants proposent aujourd’hui des coffrets électriques modulaires avec façade ou porte à modules transparents, ce qui permet de contrôler visuellement l’état des protections sans ouvrir complètement l’armoire. Certains modèles offrent une résistance aux chocs renforcée et une meilleure protection contre la poussière, ce qui est crucial dans les locaux techniques. La présence d’une serrure à clé sur le coffret étanche ou le coffret encastrable limite aussi les manipulations non autorisées, notamment lorsque des enfants circulent à proximité. Sur les fiches techniques, ces coffrets affichent généralement un indice de protection IP (par exemple IP40 pour un coffret intérieur standard ou IP65 pour un coffret étanche) et un degré de résistance mécanique IK, deux données à vérifier avant l’achat et à comparer entre gammes.
Armoire de distribution électrique et réseaux intelligents : le nouveau standard
Avec la généralisation des compteurs communicants, l’armoire de distribution électrique devient un nœud stratégique entre le réseau public et vos usages domestiques. L’armoire électrique doit accueillir les modules de communication, les interfaces de pilotage et parfois des équipements de stockage, tout en conservant une excellente protection électrique. Cette évolution transforme le tableau de distribution en véritable plateforme de services énergétiques, capable de dialoguer avec les réseaux intelligents et les solutions de gestion d’énergie domestique.
Les réseaux intelligents exigent une organisation rigoureuse des circuits électriques et une séparation claire des fonctions de mesure, de commande et de puissance. Dans ce contexte, le coffret de distribution doit offrir une grande flexibilité d’installation, avec des rails DIN disponibles pour ajouter des modules de communication ou des relais de télécommande. Pour comprendre comment ces équipements s’insèrent dans la chaîne globale, l’analyse des cellules haute tension et des réseaux intelligents proposée sur le cœur discret de la distribution moderne montre le prolongement de votre tableau domestique vers le réseau, depuis le poste de distribution jusqu’au compteur communicant installé par le gestionnaire.
Les coffrets électriques modulaires compatibles avec les solutions de gestion d’énergie permettent de suivre en temps réel les consommations par circuit. Grâce à des modules transparents ou à des interfaces numériques, l’utilisateur visualise les données issues des interrupteurs différentiels communicants ou des compteurs divisionnaires. Cette granularité ouvre la voie à des scénarios avancés, comme le délestage automatique de certains circuits ou l’optimisation de la recharge d’un véhicule électrique selon le signal du réseau. Dans une maison équipée de panneaux photovoltaïques, le tableau électrique pour maison avec autoconsommation peut par exemple piloter le démarrage d’un chauffe-eau ou d’une borne de recharge en fonction de la production solaire disponible, ce qui améliore le taux d’autoconsommation.
Choisir entre coffret en saillie, coffret encastrable et coffret étanche
Le choix entre un coffret en saillie, un coffret encastrable et un coffret étanche dépend d’abord du lieu d’installation et des contraintes du bâtiment. Un montage en saillie convient bien aux garages, caves ou ateliers, où l’esthétique compte moins que l’accessibilité et la facilité d’extension. À l’inverse, un coffret électrique encastrable s’intègre discrètement dans un couloir ou une entrée, tout en offrant un accès aisé aux modules de protection et aux dispositifs de commande.
Dans les environnements exposés à l’humidité ou à la poussière, un coffret étanche avec une bonne résistance aux chocs garantit la durabilité des équipements électriques. Ce type de produit protège les rails DIN, les modules différentiels et les borniers neutre terre contre la corrosion et les projections d’eau, ce qui est essentiel dans les locaux techniques extérieurs. Certains coffrets étanches disposent aussi d’une serrure à clé, ce qui renforce la sécurité et limite les interventions non qualifiées sur l’armoire de distribution électrique. Les indices IP et IK indiqués sur les documents techniques constituent des repères fiables pour comparer les modèles et choisir un niveau de protection adapté à chaque pièce.
Pour une maison connectée, il est judicieux de prévoir un tableau électrique principal complété par des coffrets secondaires, par exemple pour un atelier ou une dépendance. Cette organisation répartit la distribution électrique sur plusieurs tableaux de distribution, tout en gardant une vue d’ensemble claire grâce à une bonne fiche de repérage. Un guide détaillé sur le choix d’un tableau électrique pour maison connectée est proposé sur le choix d’un tableau électrique connecté, avec des exemples concrets de configurations. Dans la pratique, une installation peut ainsi combiner un coffret principal encastrable dans l’entrée et un coffret en saillie dans le garage dédié à la borne de recharge et aux équipements techniques, ce qui simplifie les extensions futures.
Points techniques clés : neutre, terre, protections différentielles et rails DIN
Au delà du coffret, la qualité d’une armoire de distribution électrique se joue dans le détail des liaisons neutre terre et du choix des protections. Les borniers neutre terre doivent être dimensionnés pour accueillir tous les conducteurs, avec une réserve pour les extensions futures et une identification claire des circuits. Une mauvaise gestion du neutre ou de la terre peut compromettre l’efficacité de l’interrupteur différentiel et donc la sécurité des personnes, en particulier dans les pièces d’eau où la norme NF C 15-100 impose des exigences renforcées, notamment sur les volumes de protection et les dispositifs 30 mA.
Les rails DIN constituent la colonne vertébrale mécanique du tableau électrique, car ils supportent l’ensemble des modules de protection et de commande. Un bon produit prévoit des rails DIN facilement démontables, avec un din stock suffisant pour ajouter des modules de communication, des contacteurs ou des délesteurs, sans devoir remplacer tout le coffret. La compatibilité entre les différents appareils électriques modulaires montés sur le rail DIN garantit aussi une meilleure tenue mécanique et une résistance accrue aux chocs. Les notices des fabricants précisent généralement le nombre maximal de modules par rangée et les conditions de montage à respecter, par exemple l’espacement minimal ou la section des conducteurs.
Dans une installation moderne, chaque rangée de modules doit être organisée de manière logique, en séparant les circuits de puissance des circuits de commande ou de communication. Une armoire électrique bien structurée facilite les interventions de maintenance, limite les erreurs de câblage et améliore la lisibilité globale du tableau de distribution. Pour l’utilisateur final, cette rigueur se traduit par une meilleure fiabilité, une réduction des coupures intempestives et une intégration plus fluide avec les solutions de pilotage intelligent. Un schéma unifilaire et un tableau de repérage mis à jour constituent des compléments indispensables à cette organisation et sont d’ailleurs recommandés par les guides professionnels.
Préparer son armoire de distribution électrique à l’évolution des usages
Les usages électriques évoluent rapidement, et une armoire de distribution électrique doit être pensée comme une infrastructure adaptable plutôt qu’un simple coffret figé. L’essor des véhicules électriques, des pompes à chaleur et de l’autoconsommation solaire impose de réserver des emplacements libres sur chaque rangée de modules. Cette flexibilité d’installation évite des travaux lourds lorsque de nouveaux circuits électriques doivent être ajoutés ou renforcés, par exemple pour une borne de recharge plus puissante ou un système de stockage d’énergie domestique.
Pour anticiper ces évolutions, il est pertinent de choisir un tableau électrique avec plusieurs rangées de modules et une réserve de puissance suffisante. Un coffret de distribution bien dimensionné permet d’ajouter ultérieurement des modules de mesure, des interfaces de communication ou des relais de pilotage, sans remettre en cause la structure de l’armoire électrique. Les fabricants proposent souvent des gammes complètes de coffrets électriques modulaires, avec des accessoires compatibles en din stock pour accompagner cette montée en puissance progressive. Les données issues des gestionnaires de réseau, comme Enedis, montrent d’ailleurs une augmentation régulière du nombre de points de charge pour véhicules électriques, ce qui confirme l’intérêt de cette approche évolutive et de tableaux pré-équipés.
Enfin, la question du stock de pièces de rechange et de la compatibilité dans le temps ne doit pas être négligée par un particulier. Opter pour un produit issu d’une gamme largement diffusée garantit la disponibilité future des modules, des rails DIN, des borniers neutre terre ou des façades à modules transparents. Cette approche pragmatique transforme le tableau de distribution en véritable plateforme évolutive, prête à accueillir les innovations des réseaux intelligents et des compteurs connectés sans rupture de service. Une check-list technique simple peut aider : vérifier la conformité à la NF C 15-100, la présence d’au moins 20 % de modules libres, l’indice IP adapté au local, la qualité des borniers et la clarté du repérage des circuits, en s’appuyant sur les notices des fabricants.
Chiffres clés sur les tableaux et armoires de distribution électrique
- En France, plus de 30 millions de logements sont équipés de compteurs communicants, ce qui renforce le rôle du tableau de distribution comme interface locale avec le réseau (données Enedis, ordre de grandeur national régulièrement cité dans les bilans de déploiement).
- Les normes actuelles imposent au moins deux interrupteurs différentiels pour un logement standard, mais les guides de bonnes pratiques recommandent souvent trois ou quatre dispositifs pour améliorer la sélectivité des circuits et limiter les coupures générales.
- Dans une maison individuelle de surface moyenne, un tableau électrique de deux à trois rangées de modules est généralement nécessaire, avec au moins 20 % d’emplacements libres pour les extensions futures.
- Les coffrets étanches de qualité sont souvent classés IP65, ce qui signifie une protection totale contre les poussières et une résistance aux jets d’eau de toutes directions, adaptée aux locaux techniques exposés.
- Les rails DIN utilisés dans les coffrets électriques domestiques répondent à une normalisation internationale, ce qui permet de combiner des modules de différents fabricants tant que les caractéristiques électriques restent compatibles.
| Type de coffret | Lieu d’installation typique | Avantage principal | Indice IP courant |
|---|---|---|---|
| Coffret encastrable | Entrée, couloir, pièce de vie | Intégration esthétique | IP30 à IP40 |
| Coffret en saillie | Garage, cave, atelier | Facilité d’extension | IP30 à IP55 |
| Coffret étanche | Local technique extérieur, zone humide | Protection renforcée | IP55 à IP65 |
FAQ sur l’armoire de distribution électrique et les réseaux intelligents
Quelle différence entre un tableau électrique et une armoire de distribution électrique ?
Le tableau électrique désigne généralement l’ensemble des protections et des commandes regroupées dans un coffret, alors que l’armoire de distribution électrique inclut aussi l’enveloppe, les rails DIN, les borniers et parfois des équipements de communication. Dans un logement, les deux termes sont souvent utilisés indifféremment, mais l’armoire met davantage l’accent sur la structure globale. Pour un particulier, l’essentiel est de disposer d’un ensemble conforme aux normes, bien dimensionné et évolutif.
Comment dimensionner le nombre de rangées de modules dans un coffret ?
Le nombre de rangées de modules dépend du nombre de circuits électriques actuels et des extensions envisagées à moyen terme. On recommande de prévoir au moins 20 % d’emplacements libres sur chaque rangée de modules pour ajouter des protections ou des modules de communication. Un électricien qualifié peut réaliser un bilan de puissance et proposer une configuration adaptée à la surface du logement et aux usages prévus, en tenant compte des prescriptions de la NF C 15-100.
Pourquoi la liaison neutre terre est elle si importante dans une armoire électrique ?
La liaison neutre terre conditionne le bon fonctionnement des interrupteurs différentiels, qui détectent les fuites de courant et coupent l’alimentation en cas de défaut. Des borniers neutre terre bien dimensionnés et correctement câblés garantissent une protection efficace des personnes contre les chocs électriques. Une mauvaise organisation de ces liaisons peut entraîner des déclenchements intempestifs ou, pire, une protection insuffisante.
Faut il choisir un coffret en saillie ou un coffret encastrable pour une rénovation ?
En rénovation, le choix entre coffret en saillie et coffret encastrable dépend de la nature des murs, de l’esthétique recherchée et du budget. Un coffret en saillie se pose plus facilement sur des murs en pierre ou en béton, sans gros travaux de maçonnerie, tandis qu’un coffret encastrable offre un rendu plus discret dans un couloir ou une entrée. Dans les deux cas, il faut veiller à la facilité d’accès, à la ventilation et à la possibilité d’extension future.
Comment préparer son tableau de distribution à l’arrivée de nouveaux usages électriques ?
Pour préparer l’arrivée de nouveaux usages comme la recharge de véhicule électrique ou l’autoconsommation solaire, il est prudent de surdimensionner légèrement le tableau de distribution. Cela signifie prévoir des rangées de modules supplémentaires, des rails DIN disponibles et des borniers neutre terre avec une marge de capacité. Cette anticipation limite les travaux ultérieurs et facilite l’intégration de modules de mesure, de pilotage ou de communication liés aux réseaux intelligents.
