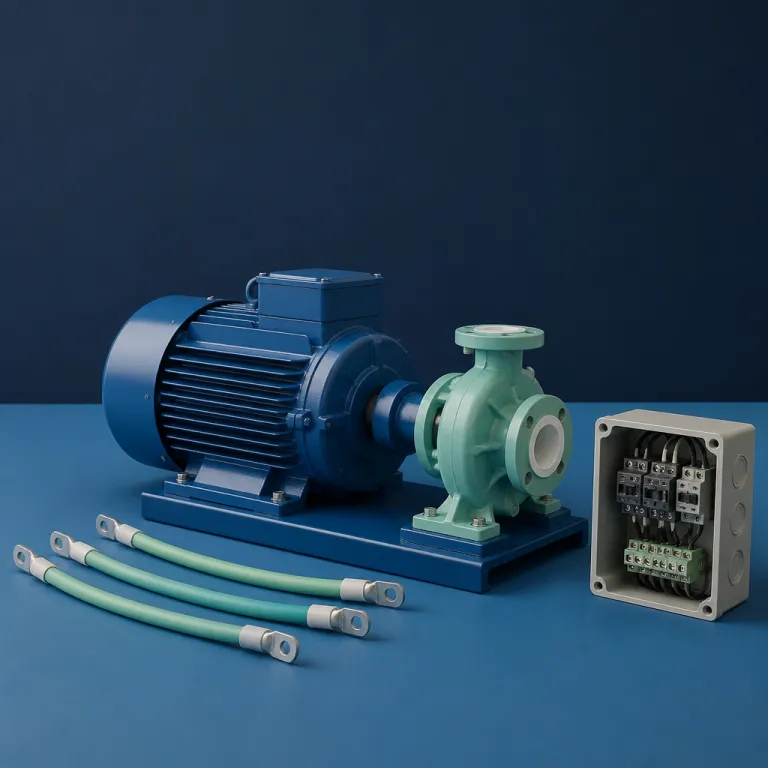

Maîtriser le démarrage étoile triangle pour vos moteurs électriques : principes, réglages et innovations

Comprendre le démarrage étoile triangle et son rôle dans l’énergie

Le démarrage étoile triangle est une méthode classique pour limiter le courant de démarrage d’un moteur électrique triphasé asynchrone. Dans ce schéma, le couplage étoile réduit la tension appliquée à chaque enroulement, puis le couplage triangle prend le relais lorsque le régime nominal est atteint. Cette alternance de couplage permet de préserver le moteur et le réseau tout en garantissant un couple suffisant pour la plupart des applications industrielles à inertie modérée.

Sur un moteur triphasé standard, la puissance nominale et la tension d’alimentation déterminent si un démarrage étoile triangle est pertinent. Plus la puissance augmente, plus le courant de démarrage direct devient pénalisant pour la tension du réseau et pour les protections en amont. C’est pourquoi les règles de raccordement inspirées des recommandations de l’IEC 60034 et des guides de distributeurs imposent souvent un dispositif de démarrage progressif dès que la puissance triphasée dépasse quelques kilowatts, en particulier sur les réseaux de distribution sensibles.

Dans ce contexte, le coffret de démarrage joue un rôle central, car il assure la commutation automatique entre étoile et triangle. Ce coffret de démarrage étoile triangle intègre généralement des contacteurs, un relais thermique, une protection magnétique et parfois une temporisation électronique réglable. L’utilisateur ne voit qu’un bouton de démarrage, mais derrière, le coffret gère la montée en vitesse du moteur électrique en limitant le couple de démarrage et les appels de courant, tout en surveillant les défauts de phase.

Le principe reste le même que l’on parle d’un petit ventilateur industriel ou d’une grande pompe de process. En couplage étoile, chaque enroulement reçoit une tension réduite d’un facteur racine de trois (U_enroulement ≈ U_ligne/√3), ce qui diminue le couple de démarrage et le courant absorbé (I_{démarrage étoile} ≈ I_{démarrage direct}/3). Une fois la vitesse proche de la nominale, le passage en triangle moteur permet de retrouver le couple de sortie nominal et la pleine puissance, à condition que la temporisation soit suffisante pour éviter un à-coup excessif.

Pour bien comprendre ce fonctionnement, il faut visualiser la liaison entre le moteur et la charge via l’arbre de sortie. Le couple transmis par l’arbre dépend à la fois de la tension appliquée et du type de démarrage choisi. En démarrage étoile triangle, le couple de sortie initial est plus faible (environ un tiers du couple de démarrage direct), mais il suffit pour des charges à faible inertie comme certains ventilateurs ou pompes centrifuges, dont le couple résistant augmente progressivement avec la vitesse.

Les utilisateurs se demandent souvent si un moteur monophasé peut bénéficier d’un tel schéma. La réponse est non, car le démarrage étoile triangle repose sur un moteur triphasé avec six bornes accessibles pour le couplage. Un moteur monophasé utilise d’autres solutions, comme le condensateur de démarrage, les relais de démarrage ou les variateurs de fréquence spécifiques adaptés aux réseaux domestiques.

Composants mécaniques : arbre, roulements à billes et brides moteur

Au-delà du schéma électrique, la réussite d’un démarrage étoile triangle dépend aussi de la partie mécanique du moteur. L’arbre de sortie doit respecter des normes d’arbre précises (par exemple ISO 7755 ou ISO 286 pour les tolérances) pour garantir un bon alignement avec la charge entraînée. Un arbre et une bride correctement usinés limitent les vibrations et protègent le roulement à billes lors des phases de démarrage et d’arrêt, où les variations de couple sont les plus marquées.

Les roulements à billes supportent directement les efforts générés par le couple de sortie et par le poids des éléments montés sur l’arbre. Un roulement à billes de qualité, bien dimensionné, réduit les frottements et améliore la durée de vie du moteur électrique soumis à des démarrages étoile triangle fréquents. Lorsque les billes de roulement sont mal lubrifiées ou sous-dimensionnées, le bruit augmente, la température grimpe rapidement et le risque de grippage s’accroît.

Dans un moteur triphasé moderne, le choix du type de roulement à billes dépend de la taille du moteur, de la vitesse nominale et du profil de démarrage. Les constructeurs sélectionnent des roulements à billes adaptés au couple de sortie maximal, en tenant compte des à-coups liés au passage de l’étoile au triangle. Une mauvaise sélection de roulement à billes peut annuler les bénéfices du démarrage étoile triangle en générant des pannes prématurées, voire une rupture de bague intérieure.

La bride moteur constitue un autre élément clé, surtout lorsque le moteur entraîne une pompe ou un ventilateur monté en direct. Une bride moteur normalisée (par exemple selon IEC 60072 pour les dimensions) assure une liaison rigide entre le carter et l’équipement, ce qui stabilise l’arbre de sortie pendant la montée en vitesse. En respectant les normes d’arbre et de bride, on limite les désalignements qui augmentent le couple résistant au démarrage et provoquent des efforts radiaux supplémentaires sur les roulements.

Certains moteurs électriques destinés aux environnements corrosifs utilisent un carter en inox ou des pièces en acier zingué. L’inox protège la surface externe contre l’humidité et les produits chimiques, tandis que l’acier zingué renforce les fixations et les bagues de roulement. Dans ces configurations, le démarrage étoile triangle reste pertinent, mais il faut vérifier que la bague intérieure des roulements et l’arbre sont compatibles avec les contraintes mécaniques et les cycles de démarrage prévus.

Les innovations récentes portent aussi sur la surveillance en ligne des roulements à billes et de l’arbre de sortie. Des capteurs vibratoires et thermiques intégrés au moteur triphasé détectent les défauts de roulement à billes avant la casse, ce qui sécurise les démarrages répétés. Pour approfondir ces approches d’innovation dans la transition énergétique, l’entretien publié sur cette analyse de l’innovation dans la transition énergétique illustre bien la dynamique actuelle.

Couple, réduction et adaptation à la charge entraînée

Le démarrage étoile triangle doit toujours être pensé en fonction du couple demandé par la charge. Une pompe centrifuge ou un ventilateur axial présente un couple résistant qui augmente avec la vitesse, ce qui se marie bien avec un démarrage étoile triangle. En revanche, un convoyeur fortement chargé ou un compresseur à vis exigent souvent un couple de démarrage plus élevé que ce que permet ce type de couplage, sous peine de calage ou de surchauffe.

Pour adapter le couple de sortie au besoin réel, on insère fréquemment un réducteur mécanique entre l’arbre moteur et la machine entraînée. Cette réduction de vitesse transforme un couple moteur modéré en un couple de sortie plus important à la vitesse souhaitée. On parle alors de réduction de couple au niveau du moteur, mais d’augmentation du couple de sortie au niveau de la charge grâce au rapport de réduction et au rendement du réducteur.

Dans ce contexte, la notion de sortie de réduction prend tout son sens, car elle désigne l’arbre de sortie du réducteur. Le couple de sortie de réduction doit être compatible avec la taille du moteur et avec le démarrage étoile triangle choisi. Si la réduction de couple n’est pas correctement calculée, le moteur peut caler au démarrage ou surchauffer lors du passage de l’étoile au triangle, surtout si la temporisation est trop courte.

Les fabricants indiquent généralement le couple de sortie maximal admissible pour chaque type de réducteur. L’utilisateur doit vérifier que ce couple de sortie reste inférieur au couple moteur disponible en régime triangle, en tenant compte de la taille du moteur et de la puissance du réseau triphasé. Cette vérification évite les ruptures d’arbre ou les détériorations de bague de roulement lors des démarrages répétés et des inversions de sens éventuelles.

Dans les installations industrielles de pompage ou de ventilation, la gestion de la pression, des débits et du couple suit la même logique d’adaptation : on ajuste la vitesse de rotation, le rapport de réduction et le type de démarrage pour coller au plus près au besoin réel. Cette démarche d’optimisation permet de limiter les surdimensionnements, de réduire les pertes mécaniques et de sécuriser les équipements tout au long de leur cycle de vie.

Dans l’industrie, les ingénieurs comparent souvent le démarrage étoile triangle avec les variateurs de vitesse électroniques. Ces derniers permettent un contrôle très fin du couple de sortie et de la vitesse, mais ils sont plus coûteux et plus complexes à paramétrer. Le démarrage étoile triangle reste donc une solution robuste et économique lorsque la charge accepte un couple de démarrage réduit et un temps de montée en vitesse limité.

Matériaux, bagues, roulements et environnement d’exploitation

Les performances d’un démarrage étoile triangle dépendent aussi des matériaux utilisés dans le moteur et dans la transmission. Les bagues de roulement, l’arbre et la bride moteur sont souvent réalisés en acier zingué ou en acier allié traité, pour résister à la corrosion et à la fatigue. Lorsque l’environnement est très agressif, certains constructeurs privilégient des carters en inox et des bagues spéciales pour protéger les roulements à billes et les joints d’étanchéité.

La bague intérieure du roulement à billes doit épouser parfaitement l’arbre moteur, sans jeu excessif ni serrage trop important. Un mauvais ajustement de bague peut provoquer un glissement relatif entre l’arbre et le roulement, ce qui génère de la chaleur et accélère l’usure des billes de roulement. Dans un scénario de démarrage étoile triangle répété, ces défauts mécaniques se traduisent rapidement par des vibrations, des bruits anormaux et des arrêts non planifiés.

Les normes d’arbre définissent précisément les tolérances dimensionnelles et les états de surface acceptables. Respecter ces normes d’arbre garantit que la bride moteur, la poulie ou le moyeu de ventilateur se montent sans déséquilibre, même lorsque le couple de sortie varie pendant le démarrage. Un arbre de sortie conforme réduit aussi les risques de rupture en fatigue, surtout lorsque la taille du moteur augmente et que les démarrages sont fréquents.

Dans certaines applications, comme les moteurs d’aspirateur industriels, le démarrage peut être très fréquent. Un moteur aspirateur soumis à des cycles courts doit combiner un bon refroidissement, des roulements à billes robustes et un schéma de démarrage adapté. Le démarrage étoile triangle peut alors être couplé à une ventilation forcée pour maintenir la température dans une plage acceptable et éviter les déclenchements intempestifs des protections thermiques.

Les innovations récentes intègrent des capteurs dans les bagues de roulement et dans l’arbre de sortie pour suivre en temps réel les contraintes mécaniques. Ces données permettent d’ajuster la temporisation entre l’étoile et le triangle, afin de réduire les chocs de couple lors du passage en régime nominal. Cette approche conditionne la maintenance et prolonge la durée de vie des roulements à billes et des bagues, en s’appuyant sur des algorithmes de maintenance prédictive.

Pour les particuliers qui s’intéressent à ces technologies, il est utile de comprendre que les mêmes principes s’appliquent aux pompes de piscine, aux ventilateurs de ventilation mécanique contrôlée ou aux petits compresseurs. Même si ces équipements n’utilisent pas toujours un démarrage étoile triangle, la logique de protection de l’arbre, des roulements à billes et des bagues reste identique. Mieux connaître ces éléments aide à dialoguer avec un installateur et à exiger des composants conformes aux normes d’arbre et de sécurité en vigueur.

Gestion de la tension, coffrets de démarrage et réseaux triphasés

Le cœur du démarrage étoile triangle réside dans la gestion de la tension appliquée au moteur triphasé. En couplage étoile, chaque enroulement reçoit une tension réduite, ce qui limite le courant de démarrage et le couple initial. Lorsque le coffret commute en couplage triangle, la tension par enroulement augmente et le moteur atteint son couple nominal, avec un courant stabilisé proche de la valeur indiquée sur la plaque signalétique.

Les coffrets de démarrage modernes intègrent des relais électroniques qui surveillent la tension et le courant sur chaque phase. Cette surveillance protège le moteur électrique contre les déséquilibres de tension, les coupures de phase et les surcharges prolongées. Dans un réseau triphasé industriel, ces protections sont indispensables pour garantir la continuité de service et la sécurité des opérateurs, notamment lors des redémarrages après incident.

La puissance disponible sur le réseau triphasé conditionne aussi le choix du démarrage étoile triangle. Sur un petit réseau rural, un démarrage direct d’un gros moteur triphasé peut provoquer une chute de tension perceptible sur d’autres équipements. En limitant le courant de démarrage, le couplage étoile réduit cet impact et améliore la stabilité globale du réseau, tout en respectant les contraintes imposées par le distributeur d’électricité.

Pour les particuliers qui envisagent de passer à l’électrique pour leurs déplacements, la logique de gestion de la tension et des appels de courant se retrouve dans les bornes de recharge. Les aides financières décrites dans ce guide sur les aides pour passer à l’électrique montrent comment les politiques publiques encouragent ces technologies. Même si le démarrage étoile triangle ne s’applique pas directement aux voitures électriques, la maîtrise de la tension et des courants reste un enjeu commun pour la fiabilité des équipements.

Dans les ateliers, on rencontre encore de nombreux moteurs électriques anciens, parfois prévus pour un démarrage direct uniquement. Lorsqu’on modernise une installation, il est souvent possible d’ajouter un coffret de démarrage étoile triangle si le moteur dispose de six bornes accessibles. Cette adaptation réduit les contraintes sur le réseau sans changer la taille du moteur ni la mécanique associée, à condition de vérifier la compatibilité des tensions de couplage.

Les innovations dans les coffrets de démarrage portent aussi sur la communication et la supervision à distance. Certains modèles transmettent les valeurs de tension, de courant et de couple estimé vers un système de gestion énergétique centralisé. Cette approche permet d’optimiser l’utilisation des moteurs triphasés, de détecter les dérives de consommation et de planifier les opérations de maintenance avant la panne, en s’appuyant sur des historiques de démarrages.

Applications concrètes : pompes, ventilateurs et moteurs spécialisés

Le démarrage étoile triangle trouve sa place dans de nombreuses applications de pompage. Une pompe centrifuge alimentée par un moteur triphasé bénéficie d’un couple de démarrage modéré, ce qui limite les coups de bélier dans les canalisations. Lorsque le moteur atteint sa vitesse nominale en couplage triangle, le débit et la pression se stabilisent à leurs valeurs de service, avec un fonctionnement plus silencieux et régulier.

Les ventilateurs industriels constituent une autre famille d’applications bien adaptées à ce type de démarrage. Le couple résistant d’un ventilateur augmente avec le carré de la vitesse, ce qui signifie qu’un couple de démarrage réduit suffit pour lancer la rotation. Une fois en régime établi, le moteur électrique en triangle moteur fournit le couple de sortie nécessaire pour maintenir le débit d’air souhaité, sans surcharge excessive sur les roulements.

Dans les installations de traitement d’air, on trouve souvent des moteurs montés avec une bride moteur spécifique et un arbre de sortie prolongé. Ce montage permet de fixer directement la roue de ventilateur sur l’arbre, en respectant les normes d’arbre et les tolérances de concentricité. Le démarrage étoile triangle limite alors les efforts mécaniques sur la roue et sur les roulements à billes, ce qui réduit les risques de fissures ou de déséquilibres.

Certains moteurs spécialisés, comme le moteur aspirateur pour ateliers de menuiserie, doivent gérer des démarrages fréquents et des charges variables. Dans ces cas, le choix entre un démarrage étoile triangle et un variateur de fréquence dépend du profil d’utilisation et du budget disponible. Un variateur offre un contrôle plus fin du couple de sortie, mais le démarrage étoile triangle reste une solution robuste pour des cycles simples et des vitesses fixes.

Les innovations dans les nouvelles technologies énergétiques visent à rendre ces moteurs plus efficaces et plus intelligents. Des capteurs intégrés mesurent en continu la tension, le courant et la température, puis ajustent la temporisation entre l’étoile et le triangle pour optimiser le rendement. Cette approche réduit les pertes électriques et mécaniques, tout en prolongeant la durée de vie des roulements à billes et des bagues, notamment sur les installations fonctionnant 24 h/24.

Pour les particuliers, ces avancées se traduisent par des équipements plus silencieux, plus fiables et moins gourmands en énergie. Une pompe de piscine ou un ventilateur de ventilation performants consomment moins d’électricité pour un service identique, ce qui allège la facture énergétique. Comprendre le rôle du démarrage étoile triangle et des composants mécaniques associés aide à choisir des appareils mieux conçus et conformes aux meilleures pratiques de l’industrie.

Perspectives d’innovation autour du démarrage étoile triangle

Les nouvelles technologies énergétiques transforment progressivement la manière dont on conçoit le démarrage étoile triangle. Les variateurs de vitesse, les démarreurs progressifs électroniques et les systèmes de supervision connectés complètent désormais cette méthode historique. Pourtant, le principe de base reste pertinent, car il offre un compromis efficace entre simplicité, coût et performance, en particulier sur les moteurs de moyenne puissance.

Les fabricants de moteurs électriques développent des gammes optimisées pour les démarrages fréquents, avec des roulements à billes renforcés et des bagues spéciales. La taille du moteur, la conception de l’arbre de sortie et le type de couplage sont pensés ensemble pour réduire les pertes et améliorer le rendement global. Dans certains cas, l’association d’un démarrage étoile triangle et d’une légère réduction de couple mécanique permet d’atteindre un équilibre intéressant entre confort d’utilisation et efficacité énergétique.

Les réseaux intelligents et la gestion active de la demande énergétique influencent aussi le choix des schémas de démarrage. Un démarrage direct de plusieurs gros moteurs triphasés en même temps peut perturber la tension du réseau, alors qu’un démarrage étoile triangle bien séquencé limite ces perturbations. Les systèmes de pilotage centralisé coordonnent désormais les démarrages pour lisser la consommation et éviter les pics inutiles, en tenant compte des périodes tarifaires.

Pour les particuliers et les petites entreprises, ces évolutions se traduisent par des équipements plus faciles à intégrer dans des bâtiments performants. Un moteur triphasé bien dimensionné, associé à un coffret de démarrage adapté, s’insère sans difficulté dans une installation électrique respectant les normes actuelles. Cette cohérence entre matériel, schéma de démarrage et réseau contribue à la fiabilité globale du système énergétique et à la réduction des coûts d’exploitation.

Les perspectives d’innovation concernent aussi les matériaux, avec l’usage croissant de l’inox et de l’acier zingué pour les pièces exposées à la corrosion. Ces choix prolongent la durée de vie des arbres, des brides moteur et des bagues de roulement, même dans des environnements difficiles. En parallèle, les algorithmes de maintenance prédictive exploitent les données de vibration et de température pour anticiper les défaillances liées aux démarrages répétés et aux variations de couple.

Pour un lecteur qui souhaite mieux comprendre ces enjeux, il est utile de retenir que le démarrage étoile triangle n’est pas une technologie dépassée. Il s’intègre au contraire dans un ensemble plus large de solutions visant à rendre l’énergie plus fiable, plus sobre et plus intelligente. En posant les bonnes questions sur le type de démarrage, la taille du moteur et la qualité des composants, chacun peut contribuer à une utilisation plus responsable de l’électricité et à une meilleure durabilité des installations.

Chiffres clés sur les moteurs électriques et les démarrages

• Dans l’industrie, les moteurs électriques représentent environ 45 % de la consommation mondiale d’électricité, selon l’Agence internationale de l’énergie (AIE, rapport « Energy Efficiency 2019 »), ce qui explique l’importance d’optimiser chaque démarrage.
• Un démarrage direct peut générer un courant de 6 à 8 fois le courant nominal d’un moteur triphasé, pour un réseau rigide et un moteur standard à cage, alors qu’un démarrage étoile triangle limite généralement ce courant à environ 2 à 3 fois le nominal dans les mêmes conditions.
• Les systèmes de variation de vitesse et de démarrage optimisé permettent de réduire la consommation d’énergie des moteurs jusqu’à 20 %, d’après plusieurs études de fabricants de variateurs et de l’AIE sur l’efficacité des entraînements électriques.
• La durée de vie des roulements à billes peut être réduite de moitié lorsque les chocs de couple au démarrage ne sont pas maîtrisés, ce qui justifie l’usage de schémas comme l’étoile triangle et des temporisations adaptées.
• Dans les installations de pompage, l’optimisation du démarrage et de la vitesse peut diminuer les coûts d’exploitation de 10 à 30 %, en fonction du profil de charge, du temps de fonctionnement annuel et de la stratégie de régulation choisie.

FAQ sur le démarrage étoile triangle

À quoi sert le démarrage étoile triangle sur un moteur triphasé ?

Le démarrage étoile triangle sert à limiter le courant absorbé par un moteur triphasé lors de la mise en route. En couplage étoile, la tension par enroulement est réduite, ce qui diminue le courant et le couple de démarrage. Une fois la vitesse atteinte, le passage en triangle permet de retrouver la pleine puissance du moteur et son couple nominal, avec un impact moindre sur le réseau.

Peut on utiliser un démarrage étoile triangle avec un moteur monophasé ?

Un moteur monophasé ne peut pas être démarré en étoile triangle, car il ne dispose pas des trois enroulements nécessaires. Ce type de moteur utilise plutôt des condensateurs de démarrage ou des dispositifs électroniques spécifiques. Le schéma étoile triangle est réservé aux moteurs triphasés avec six bornes accessibles et une plaque signalétique indiquant les tensions de couplage.

Quels types de charges conviennent au démarrage étoile triangle ?

Le démarrage étoile triangle convient bien aux charges dont le couple résistant augmente avec la vitesse, comme les pompes centrifuges et les ventilateurs. Ces machines n’exigent pas un couple de démarrage élevé, ce qui permet d’accepter un couple réduit en phase étoile. En revanche, les charges fortement chargées au repos, comme certains convoyeurs ou broyeurs, nécessitent souvent d’autres solutions.

Faut il remplacer un démarrage étoile triangle par un variateur de vitesse ?

Le remplacement par un variateur de vitesse dépend des besoins de régulation et du budget. Un variateur offre un contrôle précis de la vitesse et du couple, mais il est plus coûteux et plus complexe à paramétrer. Lorsque la charge est simple et que seul le courant de démarrage pose problème, l’étoile triangle reste souvent suffisant et économique.

Comment savoir si mon moteur est compatible avec un démarrage étoile triangle ?

Un moteur compatible dispose généralement de six bornes accessibles dans la boîte à bornes, permettant le couplage en étoile ou en triangle. La plaque signalétique indique aussi les tensions nominales pour chaque couplage, par exemple 230/400 V ou 400/690 V. En cas de doute, il est préférable de consulter la documentation du constructeur ou un électricien qualifié pour vérifier la compatibilité.
