Comprendre le couplage triangle et étoile dans un moteur électrique
Le couplage triangle et étoile désigne deux façons de relier les enroulements d’un moteur électrique triphasé. Dans un schéma en couplage étoile, chaque enroulement du moteur triphasé est connecté entre une phase du réseau et un point neutre commun, ce qui réduit la tension appliquée à chaque bobinage. En couplage triangle, les enroulements sont reliés bout à bout pour former une boucle fermée entre les trois phases, ce qui permet au moteur asynchrone de recevoir la tension réseau nominale sur chaque phase.
Pour un particulier qui observe la plaque signalétique d’un moteur électrique, les indications de tension et de type de couplage peuvent sembler obscures. On lit souvent deux valeurs de tension réseau, par exemple 230 / 400 volts, associées à un couplage étoile ou à un couplage triangle, ce qui conditionne directement le démarrage du moteur et la puissance disponible. Comprendre ce lien entre tension, couplage moteur et réseau d’alimentation permet de choisir un démarrage étoile ou un démarrage en triangle adapté à l’installation domestique ou tertiaire.
Dans la pratique, les moteurs asynchrones triphasés sont conçus pour fonctionner aussi bien en étoile qu’en triangle, selon la tension réseau locale. Les bornes du bornier permettent de modifier le couplage triangle ou le couplage étoile en changeant simplement les barrettes, sans toucher aux enroulements internes du moteur asynchrone. Cette flexibilité explique pourquoi les moteurs électriques industriels et les petits moteurs de ventilateur triphasé utilisent massivement ce principe de couplage triangle et étoile.

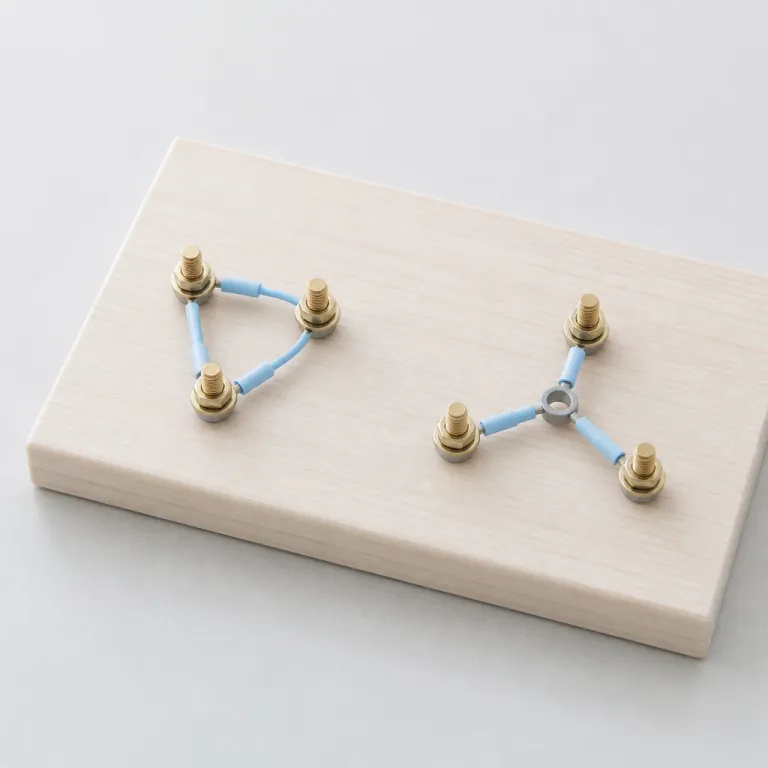

Schéma simplifié des deux couplages :
- Étoile (Y) : les trois enroulements ont une extrémité commune (neutre) et l’autre reliée à chaque phase. Tension par enroulement ≈ tension réseau / √3 (ex. réseau 400 V → ≈ 230 V par bobinage).
- Triangle (Δ) : chaque enroulement est placé entre deux phases, les trois formant un circuit fermé. Tension par enroulement = tension entre phases (ex. réseau 230 V triphasé → 230 V par bobinage).
Illustration textuelle rapide :
Étoile : U1, V1, W1 reliés aux trois phases L1, L2, L3 ; U2, V2, W2 reliés ensemble au point neutre.
Triangle : U1 relié à W2, V1 relié à U2, W1 relié à V2 ; les trois jonctions connectées aux phases L1, L2, L3.
Rôle de la tension et du couple au démarrage des moteurs électriques
Le choix entre couplage étoile et couplage triangle influence directement la tension appliquée et le couple disponible au démarrage. En couplage étoile, chaque enroulement reçoit une tension réduite d’un facteur racine de trois, ce qui diminue fortement le courant de démarrage du moteur mais limite aussi le couple mécanique initial. À l’inverse, un couplage triangle applique la tension réseau complète à chaque enroulement, ce qui augmente le couple de démarrage mais génère un appel de courant plus important sur l’alimentation.
Dans un montage étoile triangle, le moteur démarre d’abord en couplage étoile pour limiter l’impact sur le réseau, puis bascule en couplage triangle lorsque le moteur atteint une certaine vitesse. Ce démarrage étoile triangle, parfois assisté par un démarreur progressif, permet de concilier protection du réseau et maintien d’un couple suffisant pour entraîner la charge. Sur la plaque signalétique, la mention du type de démarrage et des tensions de couplage moteur aide l’électricien à dimensionner les protections et les câbles.
Pour illustrer l’effet sur le courant, on considère un moteur asynchrone qui demanderait 60 A en démarrage direct en couplage triangle. En démarrage étoile triangle, le passage initial en étoile réduit typiquement ce courant à environ 20 A, soit près d’un tiers, au prix d’un couple de démarrage plus faible. Ce compromis reste acceptable pour les charges à inertie modérée, comme un ventilateur ou une pompe centrifuge.
Pour les installations exigeantes, un variateur de fréquence ou un variateur de vitesse remplace souvent le simple démarrage étoile triangle. Le variateur de fréquence module la tension et la fréquence d’alimentation du moteur triphasé, ce qui permet un démarrage très progressif et une réduction fine de la vitesse en charge. Dans ce cas, le moteur électrique est généralement câblé en couplage triangle fixe, tandis que le variateur de vitesse gère l’ensemble des rampes de démarrage et de freinage.
Pour approfondir ces choix techniques dans un projet de bâtiment ou de rénovation, le recours à un bureau d’étude en conception énergétique permet de sécuriser le dimensionnement des moteurs asynchrones et de leurs démarrages. Ce type d’accompagnement garantit une bonne coordination entre tension réseau, protections, variateurs et couplage triangle et étoile. L’utilisateur final bénéficie ainsi d’une installation fiable, silencieuse et économe en énergie.
Différences entre moteur triphasé et moteur monophasé pour un particulier
Les moteurs triphasés sont naturellement adaptés au couplage triangle et étoile, car leurs trois enroulements sont prévus pour une alimentation en trois phases. Un moteur triphasé peut ainsi être raccordé en couplage étoile sur un réseau 400 volts ou en couplage triangle sur un réseau 230 volts triphasé, selon les indications de la plaque signalétique. Ce jeu sur la tension réseau permet d’optimiser le couple et la puissance sans modifier la mécanique du moteur électrique.
À l’inverse, un moteur monophasé ne dispose que de deux bornes principales et parfois d’un enroulement auxiliaire, ce qui exclut le couplage triangle et étoile classique. Le moteur monophasé de petit ventilateur domestique ou de pompe de jardin utilise plutôt un condensateur de démarrage pour créer un déphasage artificiel, sans possibilité de couplage étoile triangle. Pour un particulier, la différence entre moteur monophasé et moteurs triphasés se traduit donc par des options de démarrage plus limitées et une puissance généralement inférieure.
Dans les ateliers ou les exploitations agricoles, on rencontre souvent des moteurs asynchrones triphasés alimentés via un variateur de fréquence connecté à un simple réseau monophasé. Ce variateur de vitesse transforme l’alimentation en trois phases artificielles, ce qui autorise un couplage triangle du moteur asynchrone et un contrôle précis de la vitesse de rotation. Cette solution permet de bénéficier des avantages du couplage triangle et étoile et des moteurs électriques triphasés, même lorsque seule une alimentation monophasée est disponible.
Pour les usages agricoles, la gestion de l’énergie ne se limite pas aux moteurs et au couplage moteur ; elle intègre aussi la qualité de l’alimentation électrique, la fiabilité des variateurs de fréquence et le choix entre moteur monophasé ou moteur triphasé. Une approche globale de l’efficacité énergétique aide à mieux sélectionner le type de moteur, le couplage triangle ou étoile et les dispositifs de démarrage dans les exploitations modernes.
Lecture de la plaque signalétique et choix du type de couplage
La plaque signalétique d’un moteur électrique concentre toutes les informations utiles pour choisir le bon type de couplage. On y trouve la tension nominale, le courant, la puissance, la vitesse de rotation et parfois le schéma de couplage étoile ou de couplage triangle recommandé. Pour un utilisateur non spécialiste, apprendre à lire cette plaque signalétique est essentiel avant de modifier un triangle de couplage ou un couplage étoile triangle.
Lorsque deux tensions sont indiquées, par exemple 230 / 400 volts, la plus faible correspond généralement au couplage triangle et la plus élevée au couplage étoile. Sur un réseau 400 volts triphasé, le moteur démarre alors en couplage étoile pour limiter le courant, puis passe en couplage triangle pour fournir son couple nominal à pleine vitesse. Si le même moteur est alimenté par un variateur de fréquence en 230 volts triphasé, il sera câblé directement en couplage triangle sans phase étoile préalable.
Les bornes du bornier sont repérées U1, V1, W1 et U2, V2, W2, ce qui permet de reconfigurer facilement les enroulements en étoile ou en triangle. Une bride de fixation adaptée et un bon repérage des câbles d’alimentation complètent la sécurité de l’installation, surtout lorsque le moteur démarre souvent en charge. Dans les applications de ventilateur, de compresseur ou de pompe, un mauvais choix de couplage moteur peut entraîner une réduction involontaire de couple, une surchauffe ou une usure prématurée.
Checklist pratique avant de modifier un couplage :
- Couper et verrouiller l’alimentation électrique (consignation) avant d’ouvrir le bornier.
- Vérifier la tension réseau réelle et la comparer aux valeurs de la plaque signalétique.
- Identifier clairement les bornes U1, V1, W1 et U2, V2, W2 et repérer les câbles.
- Positionner les barrettes selon le schéma de couplage étoile ou triangle indiqué par le constructeur.
- Contrôler le serrage des connexions, refermer le couvercle du bornier puis remettre sous tension.
Pour les particuliers équipés de panneaux solaires et de stockage, la cohérence entre moteurs, variateur de vitesse et batteries devient stratégique. Un dimensionnement précis du stockage, expliqué dans ce guide sur la batterie pour panneaux solaires, permet de mieux gérer les appels de courant liés au démarrage des moteurs. En combinant un bon couplage triangle et étoile avec un variateur de fréquence et un stockage adapté, on limite les pointes de puissance et les coûts d’abonnement.
Réduction de la vitesse et innovations autour des variateurs
Le couplage triangle et étoile fixe la façon dont les enroulements sont reliés, mais il ne suffit pas pour ajuster finement la vitesse. Pour obtenir une véritable réduction de vitesse, les variateurs de fréquence modifient la fréquence de l’alimentation envoyée au moteur triphasé, ce qui change directement la vitesse de rotation. Cette approche est plus efficace qu’un simple démarrage étoile triangle, car elle agit en continu sur le couple et la consommation.
Dans les installations modernes, un variateur de vitesse pilote souvent plusieurs moteurs asynchrones, chacun câblé en couplage triangle pour exploiter pleinement la tension réseau disponible. Le variateur de fréquence permet alors un démarrage progressif, une réduction de vitesse en période creuse et une adaptation du couple à la charge réelle, par exemple sur un ventilateur ou une pompe. Cette gestion dynamique limite les pertes d’énergie et prolonge la durée de vie mécanique des moteurs électriques et de leur bride de fixation.
Les démarreurs progressifs constituent une autre innovation intéressante pour les applications où seule la phase de démarrage pose problème. Contrairement au variateur de fréquence, le démarreur progressif agit surtout sur la rampe de tension au démarrage, puis laisse le moteur asynchrone fonctionner à vitesse nominale en couplage triangle. Ce compromis convient bien aux compresseurs, aux convoyeurs ou aux ventilateurs industriels, où le moteur démarre souvent mais tourne ensuite à vitesse constante.
Pour les particuliers qui modernisent un atelier ou un garage, combiner un couplage étoile triangle classique avec un variateur de vitesse sur les moteurs les plus sollicités peut offrir un bon équilibre. Les petits moteurs monophasés restent dédiés aux usages simples, tandis que les moteurs triphasés en couplage triangle profitent des innovations de l’électronique de puissance. Cette hiérarchisation des solutions garantit une meilleure maîtrise de la tension, du couple et de la vitesse dans l’ensemble de l’installation.
Applications concrètes du couplage triangle et étoile dans la vie quotidienne
Le couplage triangle et étoile ne concerne pas seulement les grandes usines ; il se retrouve aussi dans des équipements proches du quotidien. Les ascenseurs, les portails motorisés collectifs, les ventilateurs de parking ou les pompes de forage utilisent souvent un moteur asynchrone triphasé avec démarrage étoile triangle. Dans ces cas, le bon réglage de la tension réseau, du type de couplage moteur et du variateur de fréquence conditionne directement le confort d’usage et la facture d’électricité.
Dans un atelier de menuiserie, par exemple, les moteurs électriques des scies, raboteuses et aspirateurs de copeaux sont généralement des moteurs asynchrones en couplage triangle. Un variateur de vitesse permet d’ajuster la vitesse de coupe, tandis qu’un démarreur progressif limite les à-coups lorsque le moteur démarre sous charge. La plaque signalétique de chaque machine indique le type de couplage étoile ou triangle possible, ce qui aide à harmoniser l’alimentation et la protection de l’ensemble du réseau.
Pour un particulier qui souhaite réutiliser un ancien moteur triphasé avec une alimentation domestique, plusieurs solutions existent. On peut recourir à un variateur de fréquence alimenté en monophasé, câbler le moteur en couplage triangle et profiter d’un démarrage en douceur avec contrôle de la vitesse. On peut aussi choisir un nouveau moteur monophasé pour les petites puissances, mais on perd alors la flexibilité du couplage triangle et étoile et la robustesse typique des moteurs triphasés.
Perspectives énergétiques et bonnes pratiques autour des moteurs asynchrones
Les moteurs asynchrones représentent une part importante de la consommation électrique mondiale, ce qui rend le couplage triangle et étoile stratégique pour la transition énergétique. Un mauvais choix de couplage moteur, de tension réseau ou de variateur de fréquence peut entraîner des pertes significatives, même sur un simple ventilateur ou une petite pompe. À l’inverse, un démarrage étoile triangle bien réglé et une réduction de vitesse adaptée permettent de réduire durablement la consommation sans sacrifier le couple utile.
Pour les particuliers comme pour les petites entreprises, adopter des moteurs électriques à haut rendement et vérifier systématiquement la plaque signalétique avant tout raccordement devient une bonne habitude. Il est pertinent de contrôler le type de couplage étoile ou triangle, la compatibilité avec l’alimentation disponible et la nécessité éventuelle d’un variateur de vitesse ou d’un démarreur progressif. Cette rigueur évite les surintensités au démarrage, les échauffements anormaux des enroulements et les déclenchements intempestifs des protections.
Les innovations dans les variateurs de fréquence, les démarreurs progressifs et les systèmes de contrôle intelligents renforcent encore l’intérêt du couplage triangle et étoile. En combinant ces technologies, il devient possible de piloter finement la tension, la vitesse et le couple de chaque moteur asynchrone, tout en préservant la simplicité mécanique des enroulements et des brides de fixation. Pour l’utilisateur final, cette approche se traduit par des équipements plus silencieux, plus fiables et plus sobres en énergie, qu’il s’agisse de moteurs monophasés ou de moteurs triphasés.
Chiffres clés sur les moteurs électriques et le couplage
- Les moteurs électriques représentent environ 45 % de la consommation mondiale d’électricité, ce qui souligne l’impact d’un bon choix de couplage triangle et étoile sur la demande globale (donnée de l’Agence Internationale de l’Énergie, rapport « Energy Efficiency 2019 », chapitre sur les systèmes moteurs). Cette proportion inclut les moteurs asynchrones industriels, les moteurs triphasés de pompes et de ventilateurs ainsi que de nombreux moteurs monophasés. Optimiser la tension réseau, le démarrage du moteur et la réduction de vitesse devient donc un levier majeur d’efficacité énergétique.
- Un démarrage étoile triangle réduit typiquement le courant de démarrage d’un moteur asynchrone à environ un tiers de celui observé en démarrage direct en couplage triangle. Cette diminution limite les chutes de tension sur le réseau et réduit les contraintes mécaniques sur les brides et les transmissions. Elle reste toutefois moins flexible qu’un variateur de fréquence, qui permet un contrôle continu de la vitesse et du couple.
- Les variateurs de vitesse modernes peuvent générer jusqu’à 30 % d’économies d’énergie sur les applications de pompage et de ventilation, par rapport à un fonctionnement à vitesse fixe. En adaptant la fréquence et la tension d’alimentation au besoin réel, ces variateurs de fréquence exploitent au mieux le couplage triangle des moteurs triphasés. Ils réduisent aussi le nombre de démarrages violents, ce qui prolonge la durée de vie des enroulements et des roulements (chiffres fréquemment cités par les fabricants de variateurs dans leurs guides techniques).
- Les moteurs à haut rendement de classes IE3 et IE4, associés à un couplage moteur correct et à un variateur de vitesse, peuvent réduire la consommation de 5 à 10 % par rapport à des moteurs plus anciens. Cette amélioration, rapportée par plusieurs fabricants de moteurs électriques dans leurs catalogues techniques et cohérente avec les normes internationales de rendement (série IEC 60034-30), devient significative sur la durée de vie d’un moteur triphasé fonctionnant en continu. Elle justifie souvent l’investissement dans un remplacement anticipé, surtout lorsque la plaque signalétique révèle un rendement faible.
FAQ sur le couplage triangle et étoile
À quoi sert le couplage triangle et étoile sur un moteur triphasé ?
Le couplage triangle et étoile sert à adapter la tension appliquée aux enroulements d’un moteur triphasé à la tension réseau disponible. En couplage étoile, la tension par enroulement est réduite, ce qui limite le courant de démarrage. En couplage triangle, chaque enroulement reçoit la tension nominale, ce qui maximise le couple et la puissance utile.
Comment savoir si mon moteur doit être câblé en étoile ou en triangle ?
La réponse se trouve sur la plaque signalétique du moteur électrique, qui indique les tensions nominales et parfois le schéma de couplage recommandé. Si la plaque mentionne par exemple 230 / 400 volts, le couplage triangle correspond généralement à 230 volts et le couplage étoile à 400 volts. Il faut toujours comparer ces valeurs à la tension réseau réelle avant de modifier les barrettes sur les bornes.
Un moteur monophasé peut-il être câblé en couplage triangle et étoile ?
Un moteur monophasé classique ne peut pas être câblé en couplage triangle et étoile, car il ne possède pas trois enroulements identiques. Il utilise plutôt un condensateur pour créer un déphasage et permettre le démarrage sur une alimentation monophasée. Le couplage triangle et étoile reste donc réservé aux moteurs triphasés et aux moteurs asynchrones conçus pour ce type de raccordement.
Quelle est la différence entre démarreur progressif et variateur de fréquence ?
Un démarreur progressif agit principalement sur la phase de démarrage en faisant monter la tension progressivement, puis laisse le moteur fonctionner à vitesse nominale. Un variateur de fréquence, lui, contrôle en permanence la fréquence et la tension, ce qui permet de régler la vitesse, le couple et la consommation sur toute la plage de fonctionnement. Pour un simple démarrage étoile triangle amélioré, un démarreur progressif suffit souvent, tandis qu’un variateur de vitesse est préférable pour une réduction de vitesse continue.
Pourquoi mon moteur chauffe-t-il après un changement de couplage ?
Un moteur qui chauffe après un changement de couplage triangle et étoile est souvent alimenté avec une tension inadaptée à son nouveau câblage. Par exemple, un moteur prévu pour 230 / 400 volts câblé en couplage triangle sur un réseau 400 volts reçoit une tension excessive sur chaque enroulement. Il est alors indispensable de vérifier la plaque signalétique, la tension réseau et la position des barrettes sur les bornes pour éviter une détérioration rapide du moteur asynchrone.
