Condensateur de batterie et batteries de stockage : à quoi servent vraiment ces équipements ?

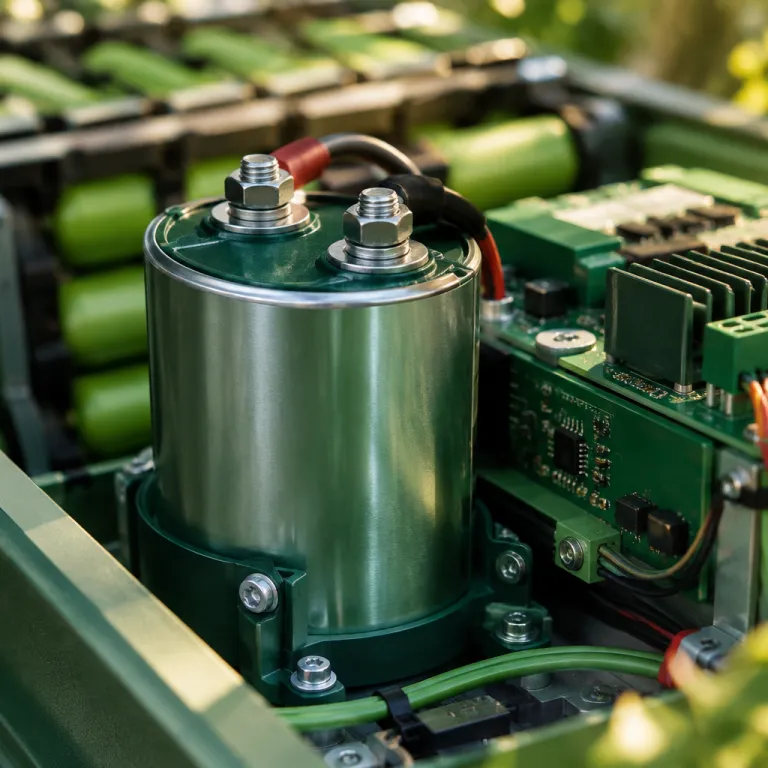

Un condensateur de batterie est un ensemble de condensateurs associés à une batterie pour mieux gérer l’énergie électrique. Dans une installation domestique ou tertiaire, cette association batterie et condensateur permet de lisser les appels de puissance, de réduire l’énergie réactive et de protéger les équipements sensibles. Pour un particulier, comprendre ce duo batteries et condensateurs aide à réduire la consommation d’énergie et à améliorer l’efficacité énergétique globale.
Les condensateurs stockent l’énergie sous forme de champ électrique, alors que les batteries stockent l’énergie chimique avec une tension plus stable. Dans une batterie, le condensateur agit comme un tampon très rapide, capable de fournir une puissance réactive élevée en quelques millisecondes, là où la batterie réagit plus lentement mais sur une durée plus longue. Cette complémentarité entre batterie et condensateur devient stratégique quand la tension du réseau électrique fluctue ou quand les appareils auto et électriques démarrent brutalement.
Dans un réseau électrique basse tension, les batteries condensateurs sont souvent regroupées dans une armoire de compensation d’énergie réactive. On parle alors de batterie de condensateurs ou de batterie condensateur, dimensionnée en kilovoltampères réactifs (kvar) pour corriger le facteur de puissance. Ces batteries de condensateurs améliorent la puissance disponible, limitent les pertes par effet Joule et stabilisent la tension nominale sur l’ensemble de l’installation électrique.
Pour un foyer équipé de véhicules auto électriques, le rôle du condensateur de batterie devient encore plus visible. Les charges rapides des batteries de voiture génèrent des appels de puissance élevés, parfois accompagnés d’harmoniques réseau qui perturbent la tension. Une batterie de condensateurs bien réglée aide à compenser l’énergie réactive, à lisser ces appels et à protéger le transformateur électrique du quartier.
Les fabricants comme Schneider Electric proposent des solutions complètes de batteries condensateurs pour les bâtiments résidentiels collectifs et les petits tertiaires. Une batterie condensateur de type Varset de Schneider est par exemple conçue pour la compensation d’énergie réactive automatique, avec plusieurs gradins de puissance réactive. Ces équipements s’intègrent dans l’installation électrique existante, en aval du transformateur, pour optimiser la consommation d’énergie et réduire les pénalités liées au mauvais facteur de puissance.
Comment un condensateur de batterie améliore le facteur de puissance et réduit la facture ?
Le facteur de puissance exprime le rapport entre puissance active utile et puissance apparente totale. Quand ce facteur de puissance est faible, une grande partie de la puissance réactive circule dans le réseau électrique sans produire de travail mécanique ou thermique utile. Un condensateur de batterie bien dimensionné injecte localement cette puissance réactive, ce qui soulage le réseau et améliore l’efficacité énergétique.
Dans une installation électrique résidentielle ou dans une petite copropriété, les moteurs, pompes à chaleur et appareils électroniques créent une demande d’énergie réactive. Sans batterie de condensateurs, cette énergie réactive est fournie par le réseau électrique, ce qui augmente les pertes et peut dégrader la tension. En ajoutant une batterie condensateur, on compense l’énergie réactive au plus près des charges, ce qui réduit la consommation d’énergie apparente mesurée par certains compteurs.
Les batteries condensateurs sont généralement exprimées en kvar, ce qui correspond à la puissance réactive qu’elles peuvent fournir. Une batterie de condensateurs de quelques dizaines de kvar suffit souvent pour corriger le facteur de puissance d’un petit immeuble ou d’un atelier artisanal. Pour un particulier équipé de panneaux photovoltaïques et d’une batterie domestique, cette correction peut aussi améliorer la qualité de l’énergie électrique injectée dans le réseau.
La compensation d’énergie réactive se fait soit de manière fixe, soit de manière automatique grâce à des régulateurs. Les solutions de type Varset de Schneider Electric, par exemple, pilotent automatiquement les gradins de batteries condensateurs en fonction de la charge réelle. Ce pilotage dynamique permet de compenser l’énergie réactive uniquement quand c’est nécessaire, ce qui limite l’usure des condensateurs et optimise la tension nominale.
Pour les particuliers qui s’intéressent à l’autoconsommation, le lien entre batterie de stockage et compensation d’énergie devient crucial. Une batterie domestique bien dimensionnée, associée à une batterie de condensateurs, peut améliorer la rentabilité globale de l’installation en réduisant certains coûts liés à la puissance souscrite ; un décryptage détaillé de ce seuil de rentabilité est proposé dans cette analyse sur la batterie domestique et l’autoconsommation. En pratique, corriger le facteur de puissance permet parfois de différer un renforcement de l’abonnement ou de l’infrastructure électrique.
Qualité de l’énergie, harmoniques et selfs : pourquoi la batterie de condensateurs doit être protégée
La présence d’harmoniques réseau est devenue un enjeu majeur avec la généralisation des équipements électroniques. Les variateurs de vitesse, alimentations à découpage et bornes de recharge pour auto électrique injectent des courants déformés dans le réseau électrique. Ces harmoniques peuvent surcharger une batterie de condensateurs classique et réduire fortement sa durée de vie.
Pour limiter ces effets, les fabricants intègrent des selfs harmoniques en série avec les batteries condensateurs. Ces selfs harmoniques créent un filtre qui évite la résonance entre la batterie condensateur et le réseau électrique, ce qui protège à la fois les condensateurs et le transformateur. Dans les installations électriques basse tension modernes, cette association selfs et condensateurs devient quasiment indispensable dès que la part de charges électroniques dépasse un certain seuil.
Une batterie de condensateurs sans filtrage peut amplifier certaines harmoniques réseau, ce qui dégrade la tension et augmente les pertes. Les selfs harmoniques transforment la batterie condensateur en filtre accordé ou désaccordé, capable d’absorber une partie de ces courants déformés. Pour un particulier, cela se traduit par une meilleure stabilité de la tension nominale et une réduction des risques de déclenchements intempestifs.
Les solutions proposées par Schneider Electric, notamment les gammes Varset avec selfs intégrées, sont conçues pour fonctionner dans des réseaux électriques fortement perturbés. Ces batteries condensateurs filtrées sont adaptées aux bâtiments tertiaires, aux ateliers artisanaux et aux parkings équipés de nombreuses bornes auto électriques. Dans ces contextes, la combinaison batterie, condensateur et selfs harmoniques garantit une compensation d’énergie réactive efficace sans aggraver les distorsions de tension.
Pour les particuliers qui envisagent des solutions de stockage innovantes, comme les batteries sodium ion pour le résidentiel, la question de la qualité de l’énergie reste centrale. Une batterie sodium ion associée à une batterie de condensateurs filtrée peut offrir un excellent compromis entre puissance réactive, durée de vie et sécurité ; un panorama détaillé de ces nouvelles technologies est disponible dans cette étude sur les batteries sodium ion pour le stockage résidentiel. Dans tous les cas, la présence de selfs harmoniques bien dimensionnées protège à la fois les condensateurs, les batteries et l’ensemble de l’installation électrique.
Sécurité, risque d’incendie et bonnes pratiques autour des batteries et condensateurs
La question du risque d’incendie préoccupe à juste titre les particuliers qui installent des batteries et des condensateurs. Une batterie de condensateurs mal ventilée, surchargée ou exposée à des harmoniques réseau excessives peut chauffer anormalement. De même, certaines technologies de batteries présentent un risque d’incendie batteries en cas de défaut de gestion thermique ou de surcharge.
Les fabricants sérieux conçoivent leurs batteries condensateurs avec des dispositifs de sécurité intégrés. On trouve par exemple des fusibles internes, des systèmes de déconnexion en cas de surpression et des enveloppes métalliques résistantes au feu. Dans une installation électrique domestique, ces batteries de condensateurs doivent être placées dans un local ventilé, à l’abri de l’humidité et des sources de chaleur.
Le risque d’incendie lié aux batteries et condensateurs augmente lorsque la tension nominale de service est dépassée. Une surtension prolongée peut dégrader l’isolant interne des condensateurs et provoquer un court circuit, d’où l’importance d’un réglage précis. Les régulateurs de puissance réactive modernes surveillent en continu la tension et la température pour limiter ce type de dérive.
Dans les parkings équipés de nombreuses bornes pour auto électrique, la coexistence de batteries de véhicules, de batteries condensateurs et de transformateurs impose une approche globale de la sécurité. Les solutions Schneider Electric et notamment les gammes Varset intègrent des protections contre les surintensités, les défauts à la terre et les surchauffes. Une maintenance régulière, avec contrôle visuel des condensateurs et mesure de la puissance réactive, reste indispensable pour prévenir tout risque d’incendie.
Pour un particulier, quelques règles simples réduisent fortement le risque d’incendie batteries et condensateurs. Il convient de respecter la tension nominale indiquée par le fabricant, de ne jamais modifier soi même les réglages internes et de confier l’installation à un électricien qualifié. Une bonne coordination entre batterie de stockage, batterie de condensateurs et protections électriques renforce la sécurité tout en améliorant l’efficacité énergétique.
Dimensionnement, installation et pilotage d’une batterie de condensateurs chez le particulier
Le dimensionnement d’une batterie de condensateurs commence par l’analyse de la consommation d’énergie et du profil de charge. Un électricien mesure la puissance active, la puissance réactive et le facteur de puissance sur plusieurs jours pour caractériser l’installation électrique. Ces données permettent de choisir la puissance en kvar de la batterie condensateur et la tension nominale adaptée au réseau basse tension.
Dans un logement ou une petite copropriété, la batterie de condensateurs est généralement installée près du tableau principal. Elle se connecte en parallèle sur le réseau électrique, en aval du disjoncteur général et parfois en aval du transformateur de quartier pour les grandes résidences. Le câblage doit respecter les sections adaptées à la puissance, avec des protections contre les courts circuits et les surintensités.
Le pilotage de la batterie condensateur peut être manuel, semi automatique ou entièrement automatique. Les régulateurs modernes mesurent en temps réel le facteur de puissance et commandent l’enclenchement des gradins de condensateurs pour compenser l’énergie réactive. Cette gestion dynamique évite les surcompensations et maintient la tension dans une plage optimale.
Pour les particuliers qui subissent des déclenchements répétés du disjoncteur en période de pointe, l’optimisation de la puissance et de la compensation d’énergie peut apporter un vrai confort. Une analyse détaillée du pilotage des usages électriques, combinée à une éventuelle batterie de condensateurs, est présentée dans ce guide sur la prévention des coupures du disjoncteur en période de froid. En pratique, un bon réglage du pilotage et une batterie condensateur bien dimensionnée réduisent les pointes de puissance et stabilisent la tension.
Les solutions proposées par Schneider Electric, notamment les armoires Varset, sont souvent utilisées comme référence pour le dimensionnement. Même si ces équipements visent surtout le tertiaire, leur logique de calcul en kvar et en puissance réactive s’applique aussi aux petites installations. Pour un particulier, l’enjeu est de trouver un compromis entre coût d’investissement, gain sur la consommation d’énergie apparente et amélioration de l’efficacité énergétique globale.
Condensateur de batterie, transition énergétique et nouveaux usages électriques
La montée en puissance des usages électriques transforme profondément les réseaux basse tension. Entre les pompes à chaleur, les véhicules auto électriques et les batteries domestiques, la demande de puissance devient plus variable et plus difficile à prévoir. Dans ce contexte, le condensateur de batterie joue un rôle discret mais essentiel pour stabiliser la tension et limiter la puissance réactive.
Les réseaux électriques doivent désormais gérer des flux bidirectionnels d’énergie électrique. Les particuliers équipés de panneaux photovoltaïques et de batteries injectent parfois de l’énergie sur le réseau, tout en consommant à d’autres moments. Une batterie de condensateurs bien intégrée à l’installation électrique contribue à maintenir un facteur de puissance correct, ce qui facilite l’intégration de ces productions décentralisées.
La compensation d’énergie réactive devient aussi un enjeu économique pour les gestionnaires de réseau. Une mauvaise compensation oblige à surdimensionner les transformateurs et les câbles, ce qui renchérit les investissements. En répartissant des batteries condensateurs au plus près des consommateurs, on réduit les pertes et on améliore l’efficacité énergétique globale du système.
Pour les particuliers, ces enjeux se traduisent par des offres de plus en plus complètes associant batterie de stockage, pilotage intelligent et parfois batterie de condensateurs. Les solutions proposées par Schneider Electric et d’autres acteurs intègrent déjà la mesure de la puissance réactive et la surveillance de la tension. À mesure que les tarifs évolueront pour mieux refléter la puissance appelée et la qualité du facteur de puissance, ces équipements gagneront en intérêt économique.
Dans les années à venir, la combinaison batterie, condensateur et électronique de puissance devrait se généraliser dans les habitations. Les batteries condensateurs filtrées, associées à des selfs harmoniques, permettront de mieux compenser l’énergie réactive tout en limitant les harmoniques réseau. Pour l’usager final, l’objectif reste simple : une consommation d’énergie maîtrisée, une tension stable et un risque d’incendie batteries et condensateurs réduit au minimum.
Chiffres clés autour de la puissance réactive et des batteries de condensateurs
- Dans les bâtiments tertiaires européens, la puissance réactive représente souvent entre 20 et 40 % de la puissance apparente totale, ce qui justifie largement l’installation de batteries de condensateurs pour améliorer le facteur de puissance (données issues de rapports techniques de gestionnaires de réseau).
- Les solutions de compensation d’énergie réactive permettent généralement de réduire de 5 à 15 % les pertes par effet Joule dans les câbles basse tension, selon la longueur des lignes et le niveau initial du facteur de puissance (estimations publiées par plusieurs distributeurs d’électricité).
- Les armoires de batteries condensateurs de type industriel sont le plus souvent dimensionnées entre 30 et 400 kvar, alors que les petites installations résidentielles ou artisanales se situent plutôt entre 5 et 50 kvar (fourchettes issues de catalogues fabricants).
- Dans les réseaux fortement pollués par les harmoniques, l’ajout de selfs harmoniques peut réduire de 30 à 50 % le taux de distorsion harmonique total, ce qui améliore la durée de vie des condensateurs et des transformateurs (résultats rapportés par des études de qualité de l’énergie).
- Les campagnes de mesure menées dans des parkings équipés de bornes pour auto électrique montrent que la demande de puissance peut varier d’un facteur 3 entre les heures creuses et les heures de pointe, ce qui renforce l’intérêt d’une compensation d’énergie réactive dynamique par batteries de condensateurs pilotées.
FAQ sur le condensateur de batterie et la compensation d’énergie réactive
À quoi sert une batterie de condensateurs dans une installation domestique ?
Une batterie de condensateurs sert à compenser l’énergie réactive consommée par certains appareils, comme les moteurs ou les pompes à chaleur. En fournissant localement cette puissance réactive, elle améliore le facteur de puissance et réduit les pertes dans les câbles. Elle contribue aussi à stabiliser la tension et à soulager le réseau électrique.
Un particulier peut il réduire sa facture grâce à la compensation d’énergie réactive ?
Pour un particulier, le gain direct sur la facture reste souvent limité, car la facturation de l’énergie réactive concerne surtout les professionnels. En revanche, une meilleure gestion de la puissance peut éviter de devoir augmenter la puissance souscrite ou renforcer certaines parties de l’installation. Dans des contextes spécifiques, cela peut donc générer des économies indirectes et améliorer l’efficacité énergétique.
Quelle est la différence entre une batterie de condensateurs et une batterie de stockage ?
Une batterie de condensateurs fournit principalement de la puissance réactive pour corriger le facteur de puissance, alors qu’une batterie de stockage fournit de la puissance active pour alimenter les appareils. Les condensateurs réagissent très vite mais sur de courtes durées, tandis que les batteries stockent l’énergie sur plusieurs heures. Les deux technologies sont complémentaires dans une installation électrique moderne.
Les batteries de condensateurs présentent elles un risque d’incendie important ?
Les batteries de condensateurs correctement dimensionnées et installées présentent un risque d’incendie limité. Les principaux dangers apparaissent en cas de surtension prolongée, de surchauffe ou de défaut d’entretien. Le respect des recommandations du fabricant, une bonne ventilation et des contrôles réguliers réduisent fortement ce risque.
Faut il installer des selfs harmoniques avec une batterie de condensateurs ?
Dans les installations où la part d’équipements électroniques est élevée, l’ajout de selfs harmoniques est fortement recommandé. Ces selfs évitent les phénomènes de résonance entre la batterie de condensateurs et le réseau, ce qui protège les condensateurs et le transformateur. Elles améliorent aussi la qualité de la tension en limitant les harmoniques réseau.
